KYN61-40.5铠装式金属封闭开关设备(简称开关柜)系我厂在原产品的基础上设计改进的开关设备。它适应于三相交流50Hz电力系统,用于接受和分配电能并对电路进行控制、保护及监测。
本开关柜具有各种防止误操作的功能,包括防止带负荷移动手车,防止带电合接地开关和防止误入带电间隔等功能。
本开关柜内配置性能优良的ZN85、VN1真空断路器或ABB公司VD4、HD4系列真空断路器。开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。

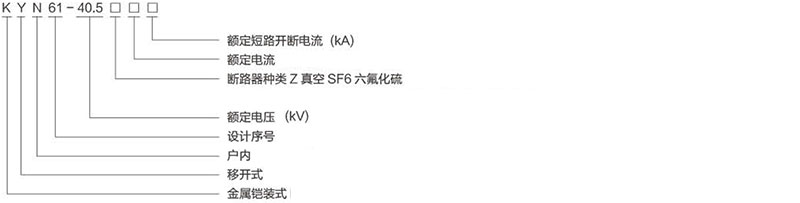

型号含义
使用条件
● 环境温度:不高于+40℃,不低于-25℃;
● 海拔高度:不高于1000m;
● 相对湿度:日平均不大于95%;月平均不大于90%;
● 没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈震动的场所。
特殊使用环境条件
● 当开关柜使用于超过本使用说明书规定的正常环境条件下时,本公司和用户可就超出正常运行条件的特殊运行条件进行协商,并达成协议。
● 为防止凝露现象,开关柜设有加热器。当开关柜处于备用状态时,即应投入使用。即使在正常运行中,也应该注意投用。
● 开关柜的散热问题可通过附加的通风设施来解决。
主要特点
● 柜体采用敷铝锌板经数控设备加工成型后,用螺栓拼接或铆接而成,结构为全拼装式。
● 可同时配装ZN85-40.5真空断路器手车、VN1、VD4或HD4真空断路器手车,开关柜主母线贯通无需过渡柜转接。
● 电缆室空间充裕,相间可保证空气净距大于300mm,相间无需加装绝缘隔板。
