该系列产品在设计上比较先进,在材料、结构和工艺上进行了大幅度的改进和提高。高低压夹件采用钢拉带或上梁及侧梁拉紧,形成坚固的框架结构,增强铁芯夹紧力和耐受运输冲击能力。抗短路能力强,外观选型美观,运行可靠,损耗低,噪音小,达到国外同类产品先进水平。

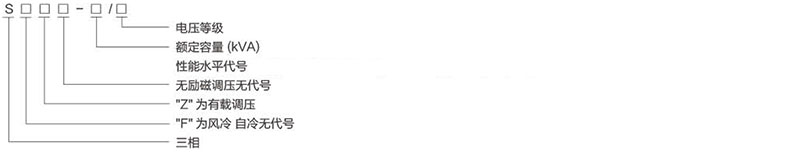

型号含义
执行标准
GB 1094.1~2《电力变压器总则》《油浸式变压器的温长》
GB 1094.3 《绝缘水平、绝缘试验和外绝缘空气间隙》
GB 1094.5 《电力变压器承受短路的能力》
GB/T 6451 《油浸式电力变压器技术参数和要求》
GB/T 15164 《油浸式电力变压器负载导则》
GB2536 《变压器油》

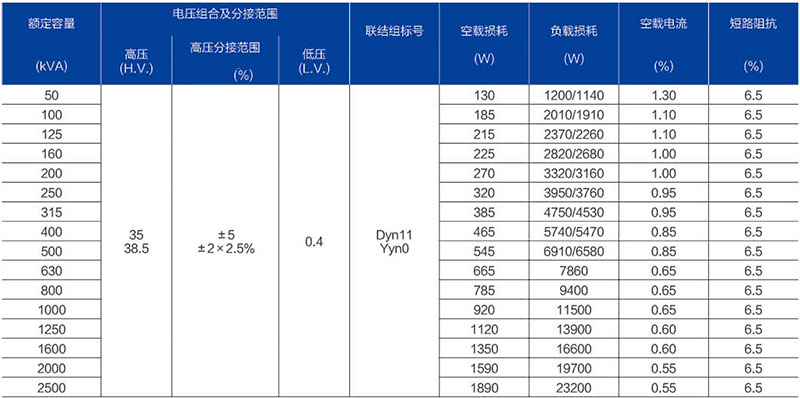

技术参数
S11型35kV 油浸式电力变压器(50kVA~1600kVA三相双绕组无励磁调压配电变压器)
注:1、对于额定容量为500kVA及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11联结组,斜线下方的负载损耗值适用于Yyn0连接组。
2、根据用户需要,可提供高压分接范围为±2×2.5%的变压器。
